【技术美术】投影矩阵和线性深度推导
网络上有很多投影矩阵的推导,也有很多声称是基于 Unity 的,但和我的实测都不一致(现在看来是因为这些文章并不全面),此外有一些 Unity 本身的函数我也搞不懂它的原理,遂最终选择自行研究,总算把这些问题解决了。
现在通过这篇文章,你就可以完全搞懂 Unity 的投影矩阵是啥样,又是怎么来的。以及 Unity 逆推线性深度的函数是如何实现的。不过该文章也不是完全面向小白的,至少你应该对这些矩阵本来就有大概的了解。
渲染中的空间变换
渲染过程中将模型顶点转换到显卡设备的 NDC(标准设备坐标系)中,共要进行以下几个空间变换:
- 物体到世界空间(通过物体矩阵)
- 世界到视图空间(通过视图矩阵)
- 视图到剪辑空间(通过投影矩阵)
- 剪辑到NDC空间(通过齐次坐标实现透视除法)
物体到世界空间矩阵就是正常的 TRS(转移,旋转,缩放)矩阵,不是本文的研究对象,在 Unity 中主要是“视图矩阵”和“投影矩阵”有特殊的地方。
裁剪空间与NDC空间的区别
通过投影变换后得到的齐次坐标,如果不归一化,就属于裁剪空间坐标,否则为NDC空间坐标。从数学上来看剪辑空间和NDC空间的坐标本质是相同,但要注意的是,在GPU中他们是不同的!
因为GPU需要利用剪辑空间的z做深度测试(这也解释了为什么深度缓冲区需要高精度浮点数,仅用0-1太浪费了),然后再转换到NDC空间做裁剪测试(以上为采用早期深度测试时的管线流程)。
我不知道为什么,但不要提前手动归一化齐次坐标,这会导致渲染问题!
视图矩阵
视图矩阵本质就是不受缩放影响的相机的 TRS 矩阵的逆矩阵。除此之外,在 Unity 中该矩阵还有个特别的地方。
虽然 Unity 是左手坐标系引擎,但它的视图空间却是用的右手坐标系的(z 轴正负与左手坐标系相反),更官方的表述是 Unity 采用的是 opengl 风格的视图矩阵。故最终会对 z 轴进行反转,使相机正前方为-z(即最终会对视图矩阵中的第三行取反)。
虽然这一操作让人感觉有些不适,但也便于了我们后续将深度计算为 D3D 风格的 1-0(越远深度值越小),而不是传统风格的 0-1(越远深度值越大)。
投影矩阵
投影矩阵用于将视图矩阵的结果转换到剪辑空间。在Unity中,CPU端(相机组件)和GPU端(着色器)上的投影矩阵是不一样的,并且GPU端根据当前所使用的图形 API 不同,其投影矩阵还会进一步差异(因为NDC不同)。
https://docs.unity.cn/cn/2022.3/Manual/SL-PlatformDifferences.html
DX和OpenGL的NDC风格差异
对于 NDC 的 x,y 轴,全平台都是一致的:
- 屏幕从左到右为 x 轴的-1 到 1
- 屏幕从下到上为 y 轴的-1 到 1
对于 NDC 的 z 轴,即视图空间下的近平面到远平面的 z 轴:
- 在 OpenGL 平台:屏幕从后到前为 z 轴的-1 到 1
- 在 Direct3D 平台:屏幕从前到后为 z 轴的 1 到 0
关于DX在Unity中被故意反转的问题
上文对NDC空间的描述是没有错的,但当使用DX渲染时,如果在Unity中用着色器输出NDC坐标,却会发现y轴被上下翻转,为什么?
另外这种情况如果直接渲染到屏幕,模型按道理是颠倒的,但为什么我们最终看到的画面又是正确的?
DX与OpenGL纹理坐标的差异
DX的二维坐标均采用右手坐标系,纹理坐标也遵循该守则,即左上角为原点,y向下增加。但Unity中uv却是使用的OpenGL风格,即左下角为原点,y向上增加。
实现DX与OpenGL纹理坐标的兼容
为了使DX在采样纹理时能兼容该UV坐标系,Unity在存储DX平台的纹理时会故意上下颠倒存储,这样用颠倒的UV采用时,反而能负负得正,使采样结果正确。
这一特性对渲染纹理也不例外。而恰巧Unity渲染时不是将结果直接输出到屏幕,而是先放到一个渲染纹理中,所以为了遵守规则,故意使模型渲染到的NDC空间上下颠倒。
因此如果渲染一个平面,最底部反而是NDC的最大y值。然后经过反转存储(投影矩阵y轴取反,导致模型颠倒着渲染到纹理),和反转读取(DX使用OpenGL的UV读取纹理),负负得正,模型最终不会有问题,但Shader中计算的NDC坐标,由于缺少反转读取的过程,它依然是反的。
读写投影矩阵的方式
如果是从相机中直接获取投影矩阵(Camera.projectionMatrix),Unity 始终返回 OpenGL 风格。但若想获取着色器中实际使用的矩阵,则需要调用GL.GetGPUProjectionMatrix,而该矩阵会随图形 API 不同而不同。
但要注意的是,GPU端的投影矩阵是根据CPU端变形而来,因此如果不关心GPU中的具体值,那选择读写CPU端的投影矩阵才是更通用的方式。
DX投影矩阵推导
投影矩阵在 Unity 中有多种实现方式,但考虑 Unity 的深度图是采用 Direct3D 风格存储的(包括那些解算深度图的函数),而且 Windows 平台更常用(这种情况下着色器内实际使用的是 DX 投影矩阵),故选择了先推导 Direct3D 风格的透视矩阵(后面再简要推导一下OpenGL风格投影矩阵)。
投影矩阵的构成
投影矩阵有两种类型:
- “正交投影”(不实现近大远小)
- “透视投影”(实现近大远小)。
其中透视投影比较特殊,本质上是“正交”和“透视”两种变换的复合矩阵:

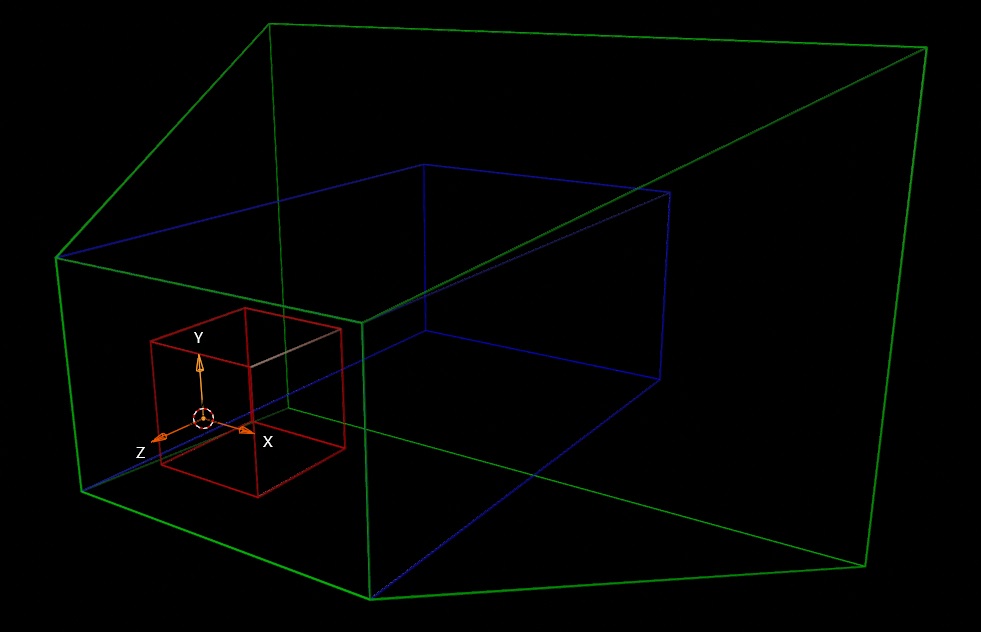

- 透视(上图绿框变蓝框):将锥形的视野范围缩放成长方体。
- 正交(上图蓝框变红框):将长方体的视野范围缩放到 NDC 空间(也是长方体)。
因此只需要学会透视投影,也就能学会正交投影,而且这样子理解起来会更简单。
正交变换(等价于正交投影矩阵)
正交投影矩阵由以下参数构成:
- size:视锥体半高度。
- aspect:宽高比(宽度/高度),用于得出半宽度。
- near:近平面位置。
- far:远平面位置。
由这些参数可以简单得出以下变量:
- h:半高度(size)
- w:半宽度(size*aspect)
- n:近平面(near)
- f:远平面(far)
正交投影矩阵是线性变换,所以可以直接通过直线公式(y=Ax+B)来拟合(如下图),具体而言是要实现以下映射:

- (−w,w)=>(−1,1)
- (−h,h)=>(−1,1)
- (−n,−f)=>(1,0)(受视图矩阵的 z 反转影响,故远近平面取反)
对于第一第二点,只要设置直线斜率(即对输入的 x,y 坐标直接除以 w,h 即可)。对于第三点则可以通过带入 z=-n 和 z=-f 两个线段端点成以下公式:
- −An+B=1
- −Af+B=0
进一步推导可得:
(−An+B)−(−Af+B)−An+B+Af−BAf−AnA(f−n)A=1−0=1=1=1=f−n1
−(f−n1)f+BB=0=f−nf
最终根据上述结论,可用相关参数可构成正交投影矩阵:
w10000h10000f−n1000f−nf1
透视变换(透视投影矩阵的一部分)
透视变换(后也称透视矩阵)的目的是实现近大远小,即根据 z 位置缩放 xy 轴,使任何位置的 x,y 都等于近平面的 x’,y’(映射关系如下图)。

上图根据相似三角形定理可得对于 y 轴的透视变换如下公式:
ny′y′x′=zy(n,z此处为长度,故不是负数)=zyn=zxn(x轴同理)
现在要将上述公式反应在矩阵变换上:
- 对于 n,这是一个定值,直接利用缩放矩阵的原理就可以实现。
- 对于 z,这是一个变量,肯定无法直接写在矩阵中,但可以借助齐次坐标 w 归一化的特性,将向量的 w (位置在 m43)设为 z 即可。
于是便可得出初步矩阵:
n0?00n?000?−100?0
注意因为视图矩阵中 z 被反转,此处为保证 xy 不受影响,因此需要将 m43 设置为 -1 来获取 +z。
此外 z 的系数都被标记为?,因为 z 也会受 w 归一的影响,而我们实际需要 z 保持不变,故需要对这些能对 z 产生作用的系数进行推导,以确保最终计算出的向量归一化前的 z 分量为−z2(齐次坐标是实现除 z 而不是-z,所以为保持最终结果依然是视图空间的 -z ,z 分量应该是负数 z)。
由于前两个系数(m31,m32)是与 x,y 相乘,我们不需要所以始终为 0。而剩余的两个系数(m33,m34)设分别为 A,B 时,再加上视图空间向量(投影变换的输入向量)的 w 分量(B 的乘数)默认为 1,带入 z=-n 和 z=-f 两个特例后可得以下公式:
- −An+B=−n2
- −Af+B=−f2
注意:这里使用 −z2 是因为除 w 操作也会影响 z,但我们只想缩放xy,不想要动z,所以期望结果是 z2 来抵消除法(w=z)。负数则是因为原矩阵里的 z 是 −z(视图矩阵颠倒了z轴),但我们希望 xy 能除上 +z,所以用的w也是 +z,与原矩阵z就相反了。这些理由在上文也已说过,但很容易搞错,所以再重复一遍。
推导可得:
(−An+B)−(−Af+B)−An+B+Af−BAf−AnA(f−n)A=(−n2)−(−f2)=f2−n2=(f−n)(f+n)=(f−n)(f+n)=f+n
−(f+n)f+BBBB=−f2=−f2+(f+n)f=−f2+f2+nf=nf
最终根据上述结论,可用相关参数可构成透视矩阵:
n0000n0000f+n−100nf0
透视投影矩阵
将正交变换和透视变换的矩阵相结合可得如下矩阵:
=w10000h10000f−n1000f−nf1∗n0000n0000f+n−100nf0=wn0000hn0000f−nf+n−f−nf−100f−nnf0=wn0000hn0000f−nn−100f−nnf0
在透视投影中,Unity 不直接提供 h(半高),需要利用 fov(视野角度)计算。利用三角函数可以轻松得出:
h=tan(fov/2)∗nw=h∗aspect
重新整理后可得最终透视投影矩阵:
tan(fov/2)∗aspect10000tan(fov/2)10000far−nearnear−100far−nearnear∗far0
OpenGL投影矩阵推导
OpenGL投影矩阵的推导流程与DX类似,故以下仅简要介绍。
正交投影矩阵
OpenGL投影矩阵要实现的正交变换效果如下:
- (−w,w)=>(−1,1)
- (−h,h)=>(−1,1)
- (−n,−f)=>(−1,1)(受视图矩阵的 z 反转影响,故远近平面取反)
其中 xy 与DX同理(即对输入的 x,y 坐标直接除以 w,h )。对于 z 则带入 z=-n 和 z=-f 两个特例计算:
- −An+B=−1
- −Af+B=1
(−An+B)−(−Af+B)−An+B+Af−BAf−AnA(f−n)A=−1−1=−2=−2=−2=f−n−2
−(f−n−2)f+BBB=1=1+f−n−2f=1−f−n2f
最终根据上述结论,可用相关参数可构成正交投影矩阵:
w10000h10000f−n−20001−f−n2f1
透视投影矩阵
OpenGL的透视变换实现近大远小,与DX一致,故不重复推导,直接计算最终的透视投影矩阵。
=w10000h10000f−n−20001−f−n2f1∗n0000n0000f+n−100nf0=wn0000hn0000f−n−2(f+n)−(1−f−n2f)−100f−n−2nf0=wn0000hn0000f−n−2n−1−100f−n−2nf0
其中:
h=tan(fov/2)∗nw=h∗aspect
线性深度推导
注意:以下线性矩阵基于DX风格的投影矩阵推导

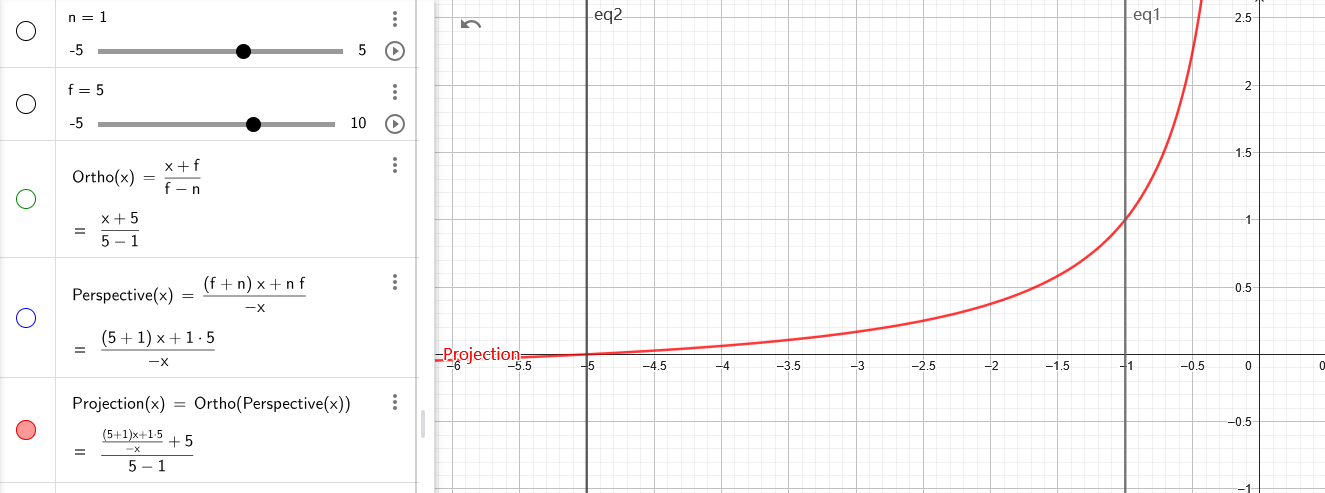

经过透视投影后得到的深度不是线性的(如上图),但很多特效实现都有利用 NDC 深度重建世界信息的需求,因此还需要研究一下如何逆推得到线性深度。
以下都是对 Unity 中相关线性深度求解函数的解析,利用下方链接可以查看每个函数的函数图,以便直观的感受深度变化效果:
https://www.geogebra.org/calculator/nxrfrkzj
LinearEyeDepth
将 NDC 中的深度反推为视图空间中的非反转深度(即原始的 z 轴坐标)。
该函数的实现可分成两个步骤,先执行 透视投影 的 逆函数 得出视图空间中的深度。由于视图空间中的深度为反转的 z 轴,故对该深度二次反转,以得到非反转深度。
即 LinearEyeDepth(z)=−逆透视投影(z)
-
根据之前的矩阵计算可得,透视投影对z的计算过程相当于:
(f−nnz+f−nnf)÷(−z)=−z(f−nn(z+f))=z(n−f)n(z+f)
-
设 z′ 是投影后的非线性深度,再对该函数求逆,即可得出逆透视投影公式:
z′z(n−f)z′z(n−f)z′−nzz((n−f)z′−n)z=z(n−f)n(z+f)=nz+nf=nf=nf=(n−f)z′−nnf
-
由于视图矩阵对z进行了反转,因此为了获取原z,需进行反转,然后再进行一定变形就可以获得 Unity 中的同款函数了:
−(n−f)z′−nnf=(f−n)z′+nnf=nff−nz′+f11
故最终结论为:
LinearEyeDepth(z)=nff−nz+f11
Linear01Depth
将 NDC 中的深度反推为线性 0-1 深度(相机位置为 0,远平面为 1)。
很容易想到,只需要对 LinearEyeDepth 的结果除以远平面大小即可,即:
=fLinearEyeDepth(z)=nff−nz+f11∗f1=nf−nz+11
故最终结论为:
Linear01Depth(z)=nf−nz+11
Linear01DepthFromNear
求解线性 0-1 深度(近平面为 0,远平面为 1)。(Unity 中的注释是这样写的,但实测根本不是)。
该函数的本质为:
=Linear01Depth(z)∗z=nf−nz+11∗z=nf−n+z11
其计算出的深度确实是线性,但近平面等于 Linear01Depth(z 等于 1,相乘后不变),远平面等于 0(z 等于 0,相乘后等于 0)。
若要实现真正的 Linear01DepthFromNear ,应对 逆透视投影函数 的结果直接进行 正交变换,然后调换深度为 0-1 方向,即:
=1−正交变换(逆透视投影(z))=1−f−n1LinearEyeDepth(z)+f−nf=1−f−n1((n−f)z−nnf+f)
